危機管理型水位計 Field-EX
2021年3月24日

簡易設置かつ移動可能な一次電池駆動の危機管理型水位計を
長崎県大村市の佐奈河内川にて実証開始

~護岸改良工事中の作業員と地域住民の安全をサポート~

         詳細情報       プレスリリースダウンロード

2021年2月22日

業界最小クラスとなる一次電池駆動の危機管理型水位計を

横浜市『寺家ふるさと村』農業用ため池にて実証開始

~都市に残る農業風景保全を防災面からサポート~





         詳細情報       プレスリリースダウンロード

Field-EX  フィールドイーエックス

国土交通省仕様準拠 圧力式/電波式 危機管理型水位計(自律型)
elab-experience.com



水位監視 Field-EX



・NETIS登録番号:KK-220052-A
・技術名称:IoT電源システム

NETIS新技術情報提供システム)とは、民間企業等により開発された新技術に係る情報を、共有及び提供するためのデータベースであり、国土交通省によって運営されています。(New Technology Information System)の頭文字を取り、ネティスと呼称されています。

Field-EX FE-3000シリーズのIoT電源システム部の登録になります。

<ご提供方法>
①危機管理型水位計プラン
 Field-EX 水位計システム ハードウェア費用のみ

②通常購入プラン
 ハードウェア費用+専用クラウド構築費 + 通信費、クラウド利用費、補償サービス

③一括コミコミプラン
 初期費用のみ 以降5年間は無償利用(補償サービスへの加入は必須となります)

④初期費用0円プラン
 月々のお支払いのみ
 (最短契約年数1年 契約期間終了後は、通信費、クラウド利用費のみにて継続いただくことも可能です)

製品概要

ご提供させて頂く本製品は、国土交通省「革新的河川技術プロジェクト」の仕様に準拠しております。低消費電力での精緻な測定と通信制御を行い、リチウム電池のみで5年間の稼働を実現致しました。
設置場所の状況や目的に合わせて、水中に投げ込んで計測を行う水圧式水位計は本体筐体の取り付け場所(護岸など)から水中までに距離や傾斜がある場合にご活用いただけます。
平常時は水位データ測定のみを定期的に行い、データ通知は一日数回の死活監視に限定することで省電力化を図っております。危険水位を想定した閾値(しきい値)を超えると観測モードに切り替わり、より短い間隔で測定を実施、即座にクラウドサーバー環境に通知します。
最大のパフォーマンスをローコストで実現し、いざ災害の際、近隣住民の皆様の避難行動に役立てて頂けるように、本製品サービスの提供を行なって参ります。


他方、
農林水産省における防災重点農業用ため池での水位監視にも多く利用いただいており、
Field-EX水位計、FieldCam IoTカメラをセットは補助金の対象製品としても採択いただいております。

また、
ため池の水位監視だけでなく、気象庁の降雨量予測データと水位実測値および、AI的なアルゴリズムから『ため池の水位予測』ができるよう農研機構とも共同にて開発をおこなっております。

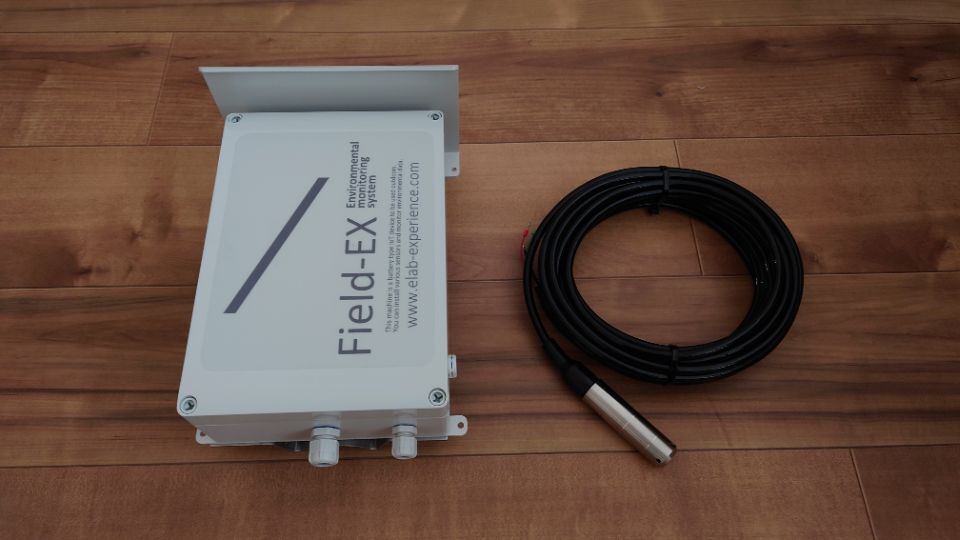

Field-EX

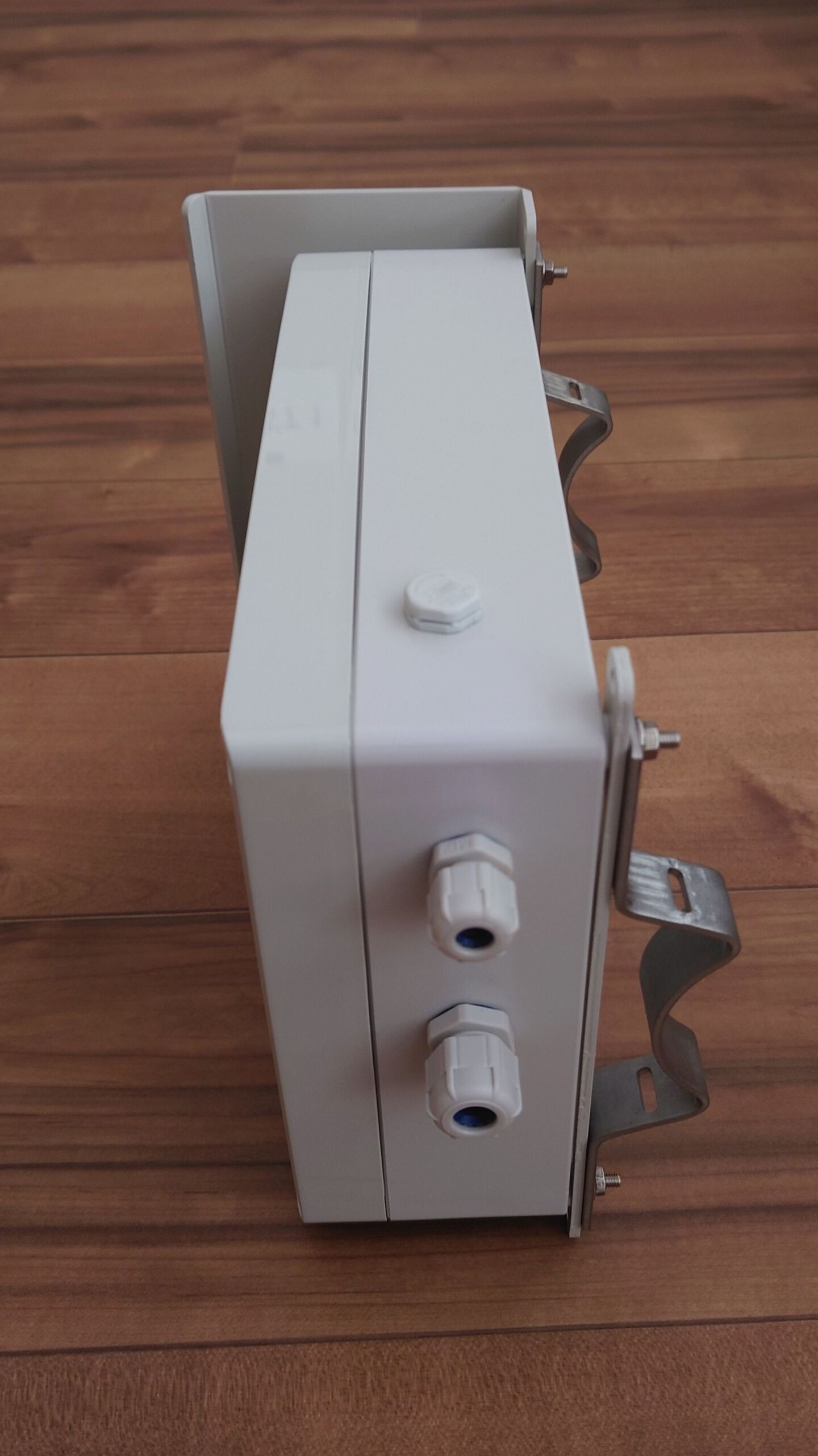

水位計側面

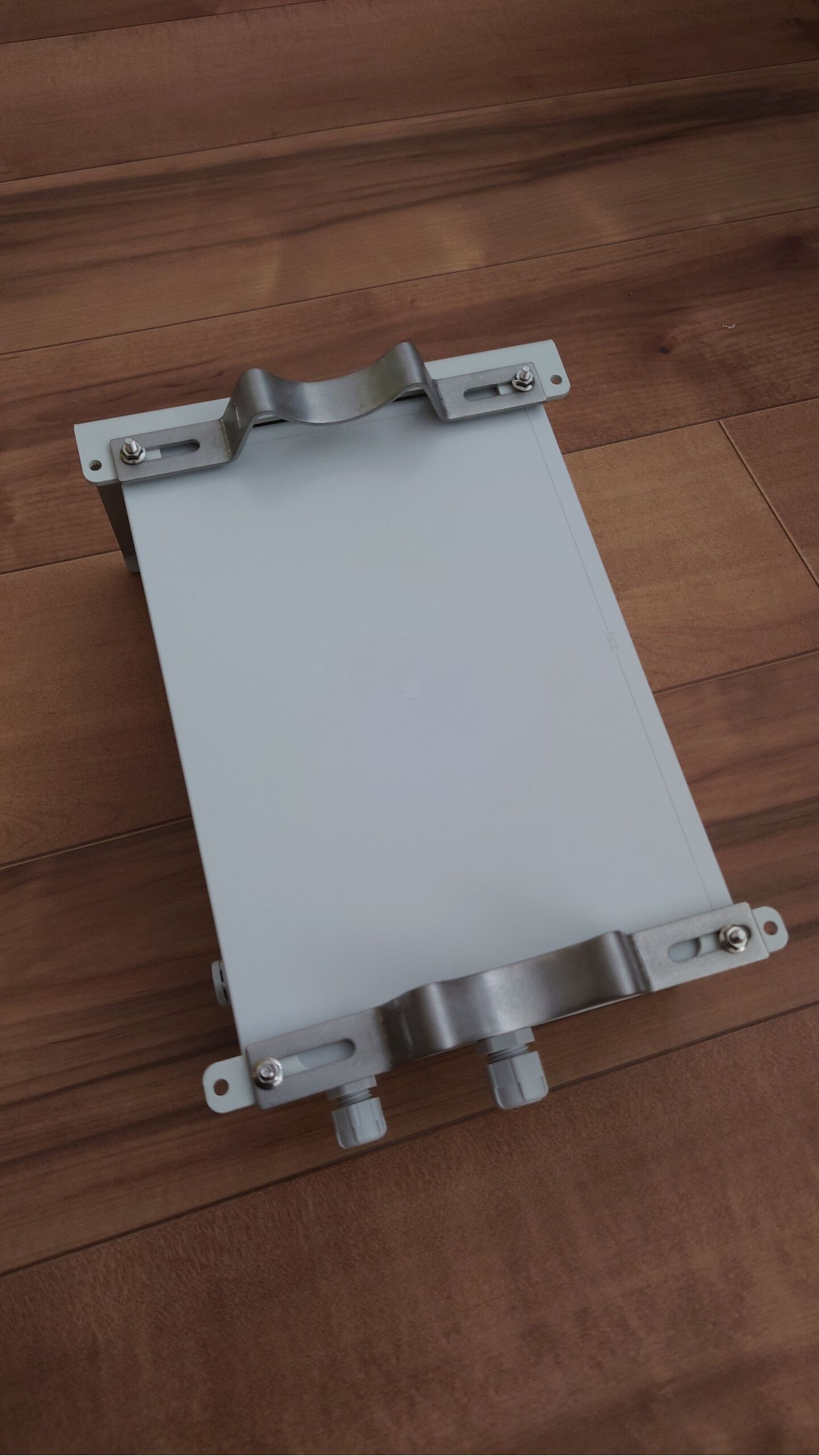

筐体本体

水圧式水位計を接続する場合、リチウム電池のみで5ヶ年(頻繁な水位計測とデータ通知が必要となる降雨状況が最大 150 回連続送信×年4回あることを想定)の稼働が可能です。本体もコンパクトに収まり、設置作業も比較的容易になっております。防水防塵 IP65 相当の筐体性能となります。

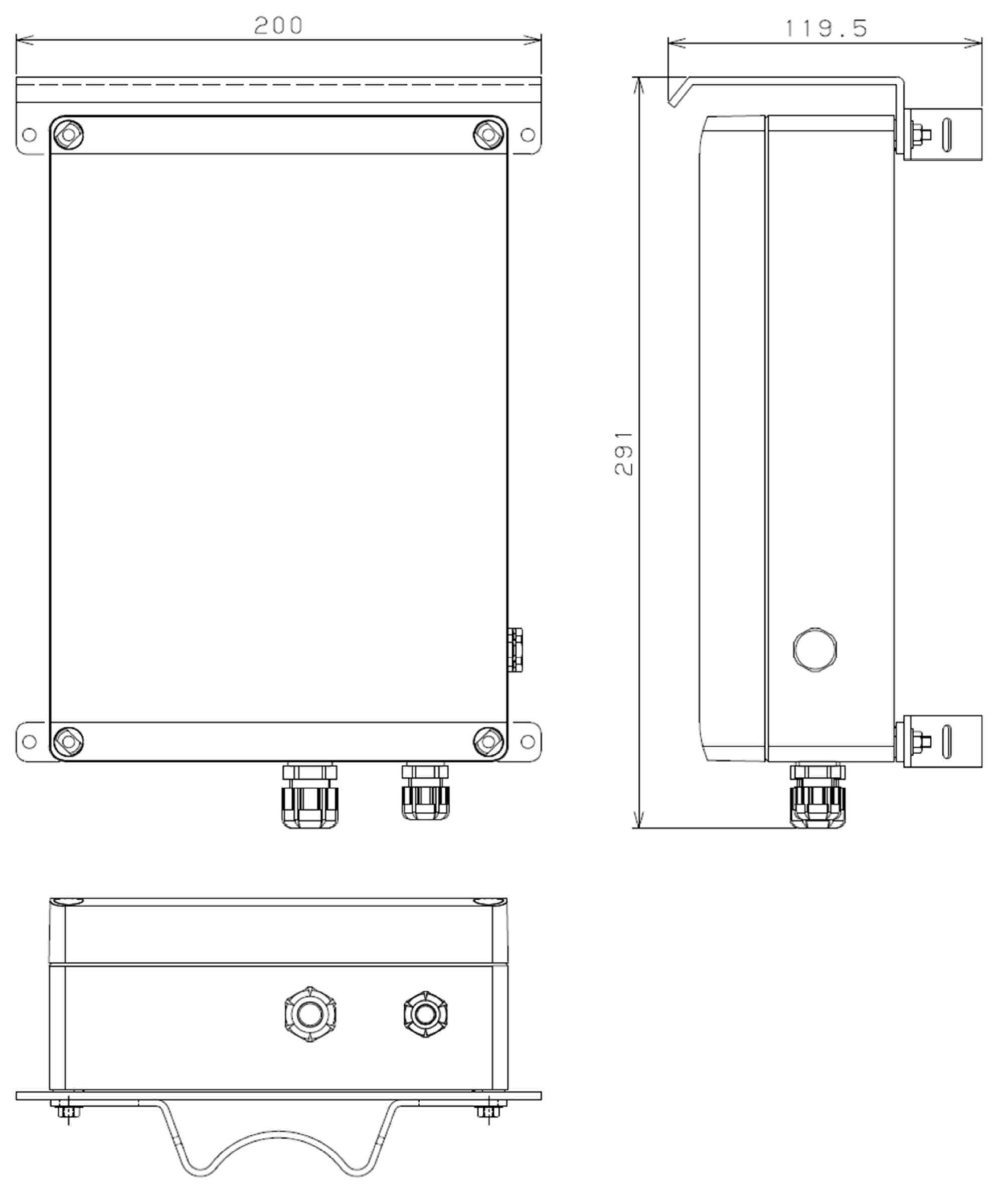

本体部図面

本体部図面

Field-EX 本体図面

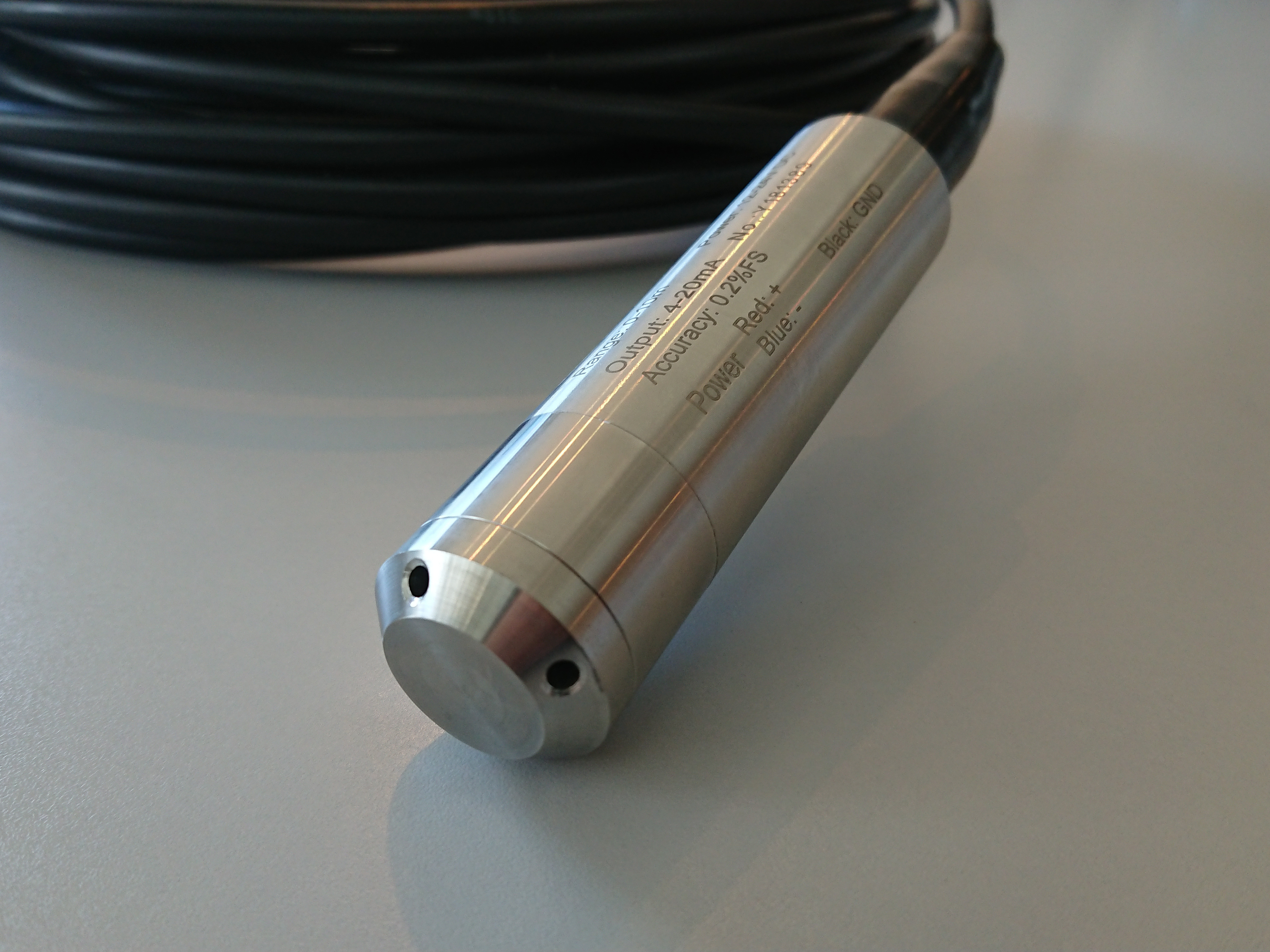

圧力式水位計(凍結対応タイプ)センサー部
従来製品よりも大幅な低コスト化を実現、
高精度かつ耐久性に優れた省電力モデルです。
(センサー単体のみでの販売もおこなっております

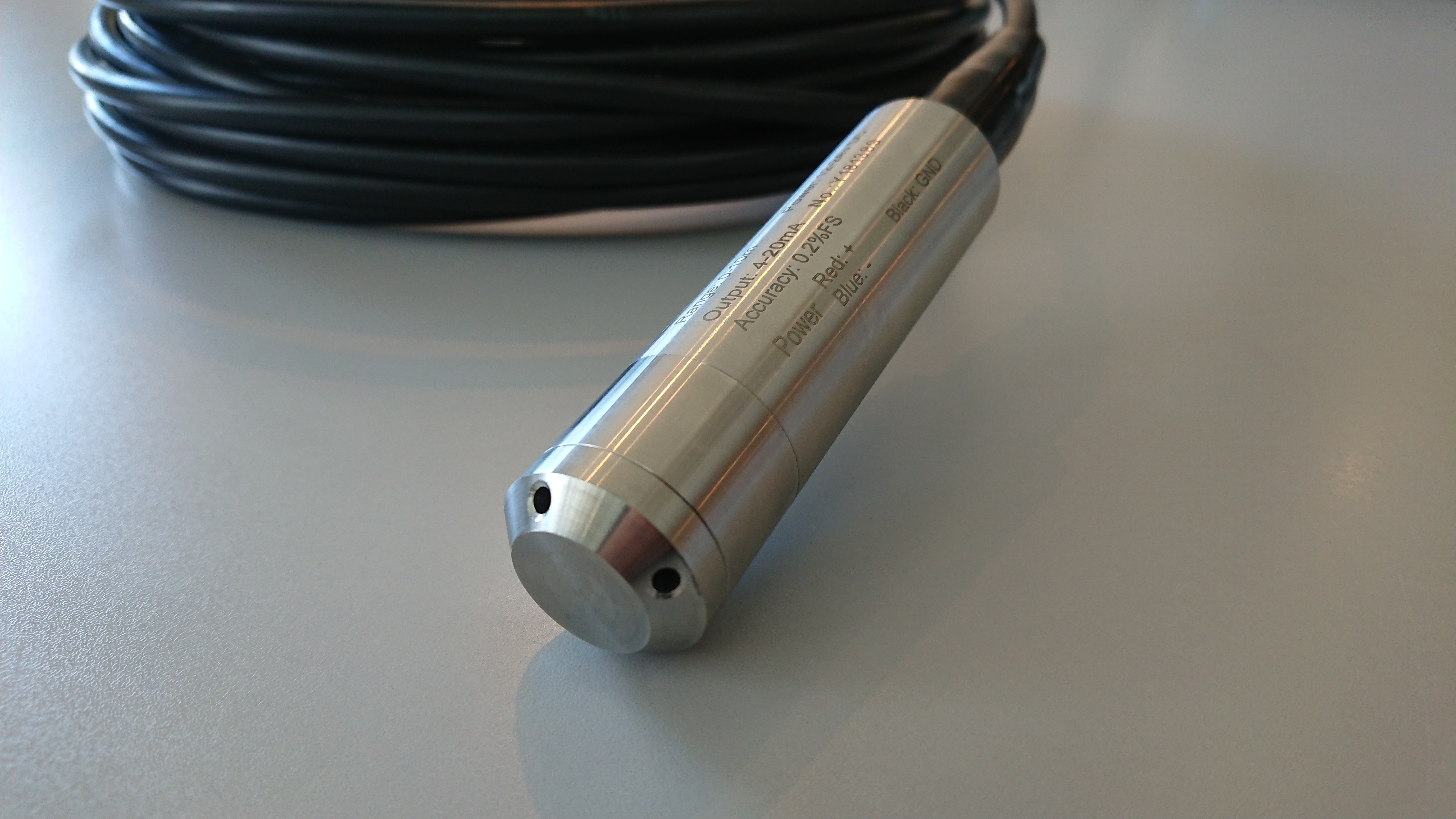

圧力式水位計

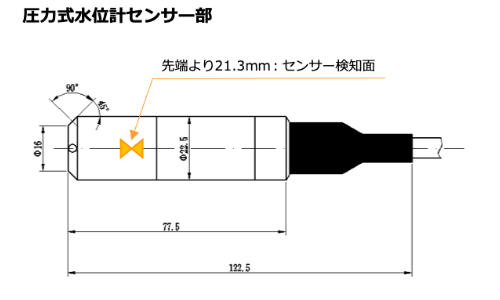

圧力式水位計の図面





低コスト高パフォーマンス

LTE .Cat1

LTE Cat.1

IoT水位計の利用例

道路の冠水場所に

より速い交通整理が可能

道路冠水

河川の橋梁に

急激な水位上昇を感知し通知

大河川

農業用水路に

上下流の給水排水管理に利用

農業用水

都市部の河川に

近隣住民がより早い避難判断

都市河川



寒冷地の河川に

凍結にも強いタイプの測定機材

寒冷地



ため池の監視に

常に人が入って監視できない場所

ため池



雨量計測装置(気象庁検定品)のご用意もございます。
Field-EX シリーズ 型番:FE-8000

・ソーラーバッテリーで電源工事不要
・SIM内蔵で通信工事不要
・単管パイプに留金で簡単設置
・お手持ちのスマホで降雨量を確認
・気象検定付き高精度測定
・水位計システム、IoTカメラシステムとも連携


気象検定付き 雨量計

雨量計
(気象検定付き)



通信・電源筐体


単管パイプ設置用資材

単管パイプ設置用資材


ソーラーパネル

ソーラーパネル



設置用架台(別売)


【転倒ます型 雨量計 気象庁検定品】
1転倒雨量  0.5mm
出力  リードスイッチによるメーク接点出力(パルス出力)
精度  20mm 以下: 0.5mm 20mm 超過: 3% 以内
受水口径  200mm
接点容量  25W DC30V 、 1AMAX
寸法 (直径 × 高さ) φ215 × 450 H(mm)
材質・仕上げ  外装:ステンレス SUS304 ヘアライン仕上げ
        転倒升:ポリカーボネート
重量  約 3.1kg (ケーブル含む)
使用温度範囲  0℃〜50℃ 凍結しないこと
ケーブル長  10m (標準 受注時、 10m 単位で延長可能(有償)
設置方法  コンクリートにアンカーボルトで固定
気象庁検定  検定取得日より、5年間有効。その後も利用する際には、
       校正と検定の再取得が必要になります(有償)



雨量計設置例


雨量計 現場設置例

データ測定と通信のフロー

センサーからのデータ送信は
①「危機管理型水位計運用協議会様運用サーバー」への送信と
②「eLABクラウドサービス+ブラウザビューアー」へ送信の
2パターンから選択いただけます。
「eLABクラウドサービス+ブラウザビューアー」の場合は外部システムとの連携も可能です。



1)国土交通省仕様準拠 危機管理型水位計運用協議会 様サーバーシステムへのデータ送信が可能

一般社団法人河川情報センター様がシステム稼働されている危機管理型水位計運用協議会事務局サーバーとの連携もおこなっており、遠隔からのメンテナンスも可能なシステムを構築しております。


危機管理型水位計 通信フロー




自律型 危機管理型水位計 運用

<通常 監視モード>
 測定:センサーは10分に1度の間隔で計測
(サンプリング間隔 1 秒、20回計測し上限数値2つと下限数値2つを除外、中央値16サンプルの平均により水位を算出)
 通信:24時間に1回 正常動作確認と電圧をクラウドサーバーに死活監視の目的で送信
 閾値:水位の閾値(しきいち)を設定できる
  ↓  計測した水位が閾値を越えると<緊急 観測モード>に緊急自動移行
<緊急 観測モード>
 測定:最短タイミングで2分に1度の測定をおこなう
 通信:最短タイミングで2分に1度の通信をおこなう
  ↓  計測した水位が閾値を下回ると<通常 平常モード>に戻る
<通常 監視モード>
 に戻り省電力運用を再開




2)弊社クラウドサーバーおよびブラウザビューアーによるシステム運用(別途通信費用等あり)

弊社では、農業や防災分野をはじめとした屋外における過酷な環境下でのデータ計測およびビッグデータの蓄積・解析を 24 時間 365 日行っております。センサーからのデータ通信は、一般インターネット網ではなく NTT docomo 社様が提供される専用線網を利用することにより、セキュリティ面を担保しております。
外部システムとの API 連携も容易に実現可能です。水位計に加え、IoT カメラや水位計以外のセンサーを組み合わせることも可能です。様々な計測機器からの複数データを一元管理し、目的に合わせたオリジナルビューアアプリを開発することも可能です。

下記の設定を遠隔から、専用ブラウザ管理画面を用いてアラートしきい値など数値変更することが可能です。
設置後でも各種調整が可能で、運用管理に便利にご利用いただけます。

<通常 監視モード>
 測定:センサーは10分に1度の間隔で計測
(サンプリング間隔 1 秒、5回計測し上限数値1つと下限数値1つを除外、中央値3サンプルの平均により水位を算出)
 通信:24時間に1回 正常動作確認と電圧をクラウドサーバーに死活監視の目的で送信
 閾値:水位の閾値(しきいち)を設定できる
  ↓ 計測した水位が閾値を越えると<緊急 観測モード>に緊急自動移行
<緊急 観測モード>
 測定:最短タイミングで2分に1度の測定をおこなう
 通信:最短タイミングで2分に1度の通信をおこなう
  ↓ 計測した水位が閾値を下回ると<通常 平常モード>に戻る
<通常 監視モード>
 に戻り省電力運用を再開

システム概要図

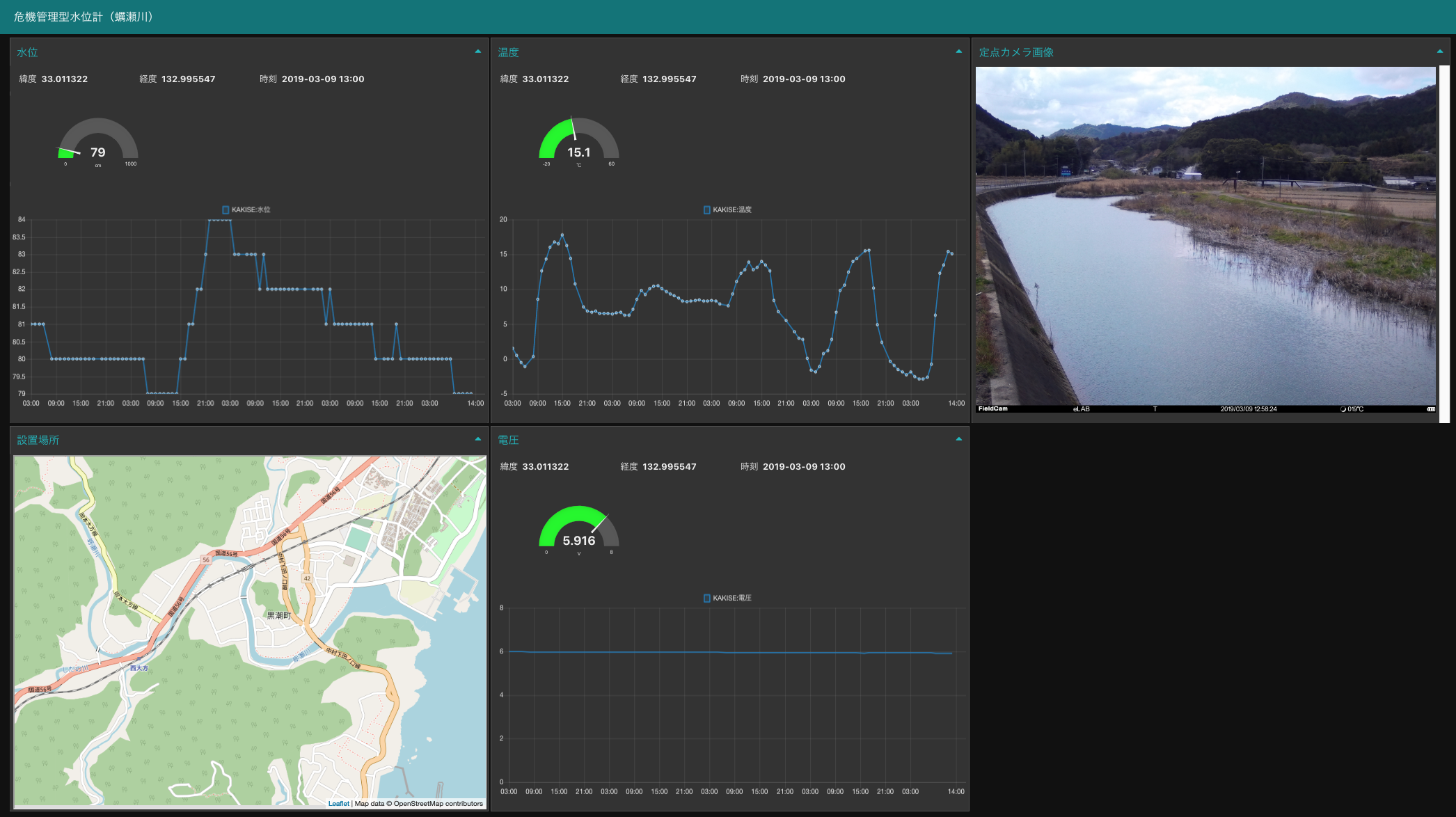

ブラウザビューアー画面イメージ

パソコンやスマホのブラウザにて、発行された ID/PASS でログインいただき、
水位の状況、また現地カメラ画像を確認いただくことができます。
過去データも抽出して詳細にご確認いただくことが可能です。

他社製水位計システムともAPIによる測定データの連携が可能です。

<PCブラウザ画面>
ブラウザビューアー

<スマホ画面>


設定変更管理画面イメージ

現場設置時のオフセット値の設定、現場緯度経度や都道府県コードなどを設定できます。
また、測定間隔、通信間隔、しきい値の設定値の変更を遠隔よりおこなうことができます。
しきい値を超えた際のメール通知、LINE通知(オプション)の設定もおこなえます。
Field-EX 管理画面




河川・ため池など現場での水位センサー設置イメージ



水圧式センサー設置図

圧力式水位計

圧力式水位計は、本体を堤防や河川の横合いに設置します。パイプなどを堤防に固定ガイドとし、筒中に圧力式水位計を落とし込んでいきます。パイプ等を用いることでケーブルの保護とメンテナンス時の引き上げを容易におこなうことができます。



<設置事例>高知県黒潮町 蠣瀬川

- 河川水位監視 -




Field-EX設置の様子

高知県幡多郡黒潮町を流れる二級河川・蛎瀬川に、
洪水や浸水被害を最小限にすることを目的として、
水圧方式水位センサーと超音波式水位センサーを設置し計測中。

Field-EX取付の様子

設置方法も非常に簡単で短時間でおこなえます。

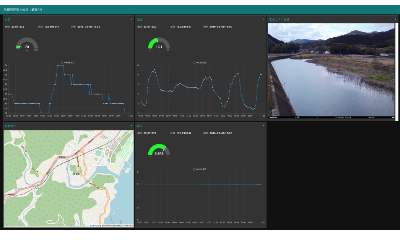

高知県黒潮町 蠣瀬川 ビューアー画像

Field-EX ビューアー


PC、スマホ、タブレットでのビューア画面
近隣住民の方々、公共機関様に公開中



FieldCamの図

屋外用IOTカメラのFieldCamとソーラーバッテリーセット(別売)も設置
水位センサーと同じ画面で撮影画像を見ることができます。
()

FieldCamは、通常レンズ版と広角レンズ版の2種類ご用意がございます。

<通常レンズ版 FC-1000>
静止画モード:水平42度 垂直30.5度 対角50度
動画モード: 水平42度 垂直30.5度 対角50度
標準レンズ画像

標準レンズ サンプルダウンロード

<広角レンズ版 FC-1000W>
静止画モード: 水平90度 垂直65度 対角111度
動画モード:  水平95度 垂直60度 対角112度

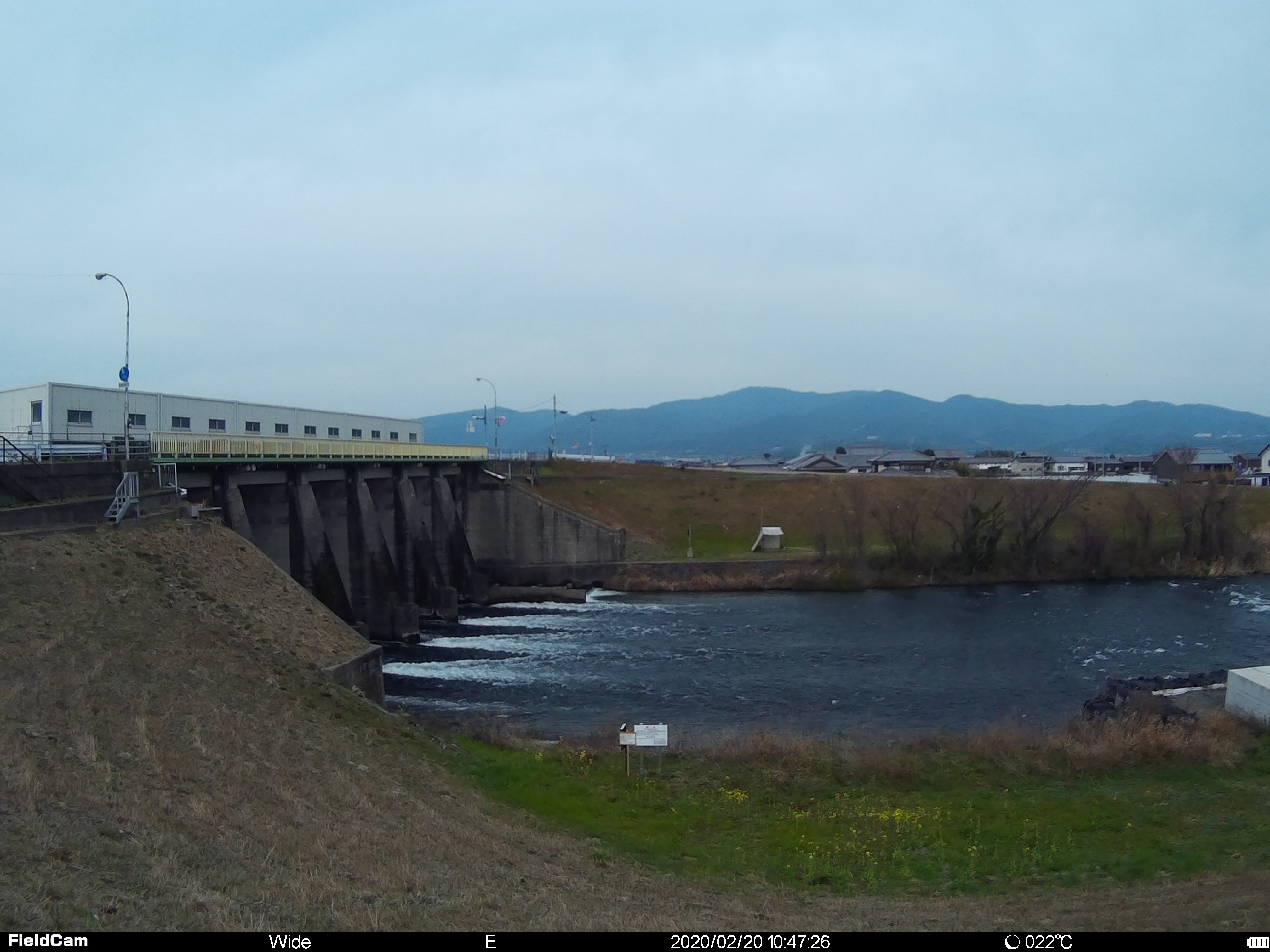

広角レンズ画像

広角レンズ サンプルダウンロード

圧力式水位計ケーブル10m

水圧式水位センサー ケーブル10m を設置
(凍結対応タイプ)


設置用ガイド

パイプ内を通して水底に設置


黒潮町蠣瀬川設置写真

近隣に国道が走り駅や民家もある下流の河口に近いエリアに設置
グリーン色の防護柵は実験的に配備

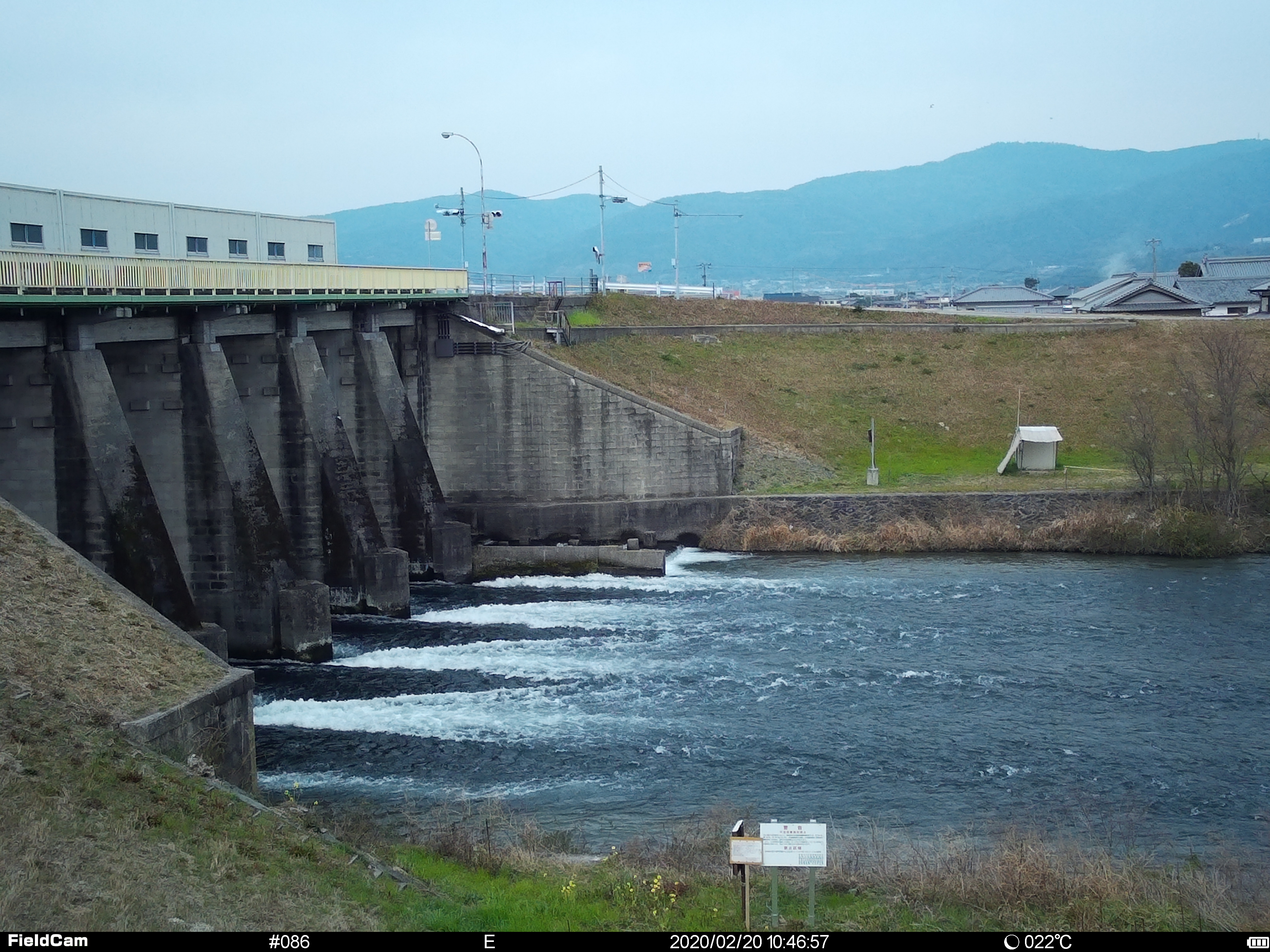

FieldCamの撮影画像

 乾電池式の屋外カメラも平常時は1時間に1度、撮影し LTE送信。
 水位の上昇に合わせて撮影と通信の頻度も短くなります。
(カメラ通信連動は開発実証中)




<設置事例>新潟市西区

 - 道路冠水監視 -




道路冠水

道路冠水

道路冠水

用水路冠水


<設置事例>三重県 ため池

 - 農業用ため池水位監視 -



ため池水位監視

ため池水位監視

ため池水位監視

ため池水位監視

ため池水位監視

ゼロ点基準の設定方法

危機管理型水位計の場合、設置ポイントごとに予め判明している「標準高(海抜)」をゼロ点基準(水位 0cm)として登録します。ゼロ点基準に対して「水位が◯◯ cm の高さまで来ている」と表示することになります。



ため池や用水路の水位を測定する(「ゼロ点基準」が明確でない)場合は、水底をゼロ点基準(水位 0cm)に設定し「水底より◯◯ cm の水位にある」と表示させることも可能です。


また、逆に、通常の水位の水面を0cmとして水位管理し、通常はマイナス数値での運用をしていくことも可能です。


圧力式水位計オフセット



圧力式水位計

圧力式水位計の場合、水位計測部が水に浸かっていない場合には 0cm 表示となります。








スペック表


仕様項目  圧力式
型番   FE-3000 FE-3122
通信方式    LTE Cat.1
制御方式   自律型
水位測定方式   圧力式
水位計測部 使用周囲温度  −10℃〜60℃
使用周囲湿度 20~90%RH
(結露しないこと)
避雷対応 JIS C 61000 4-5 Level-1
(本体に交換式の避雷器が付帯)
-
防水防塵 IP68
耐用年数 5年以上
ケーブル長 10m(10m刻みで50mまで延長ケーブルあり)
センサー部 最大径 22.5φ
計測範囲 0~10m
最小読取範囲 0.25cm
観測精度 ±0.2% F.S. 以内
材料 ステンレス
時刻同期方式 時刻補正機能 LTE ネットワーク時刻同期
電源部 電源仕様 リチウム一次電池 アルカリ一次電池
バッテリ-容量 国土交通省仕様に準拠での利用の場合
5年間
電池交換不要
(リチウム電池の交換は可能)
市販単1アルカリ電池 8本
(1年程度にて交換)
収納ボックス 材料 ポリカーボネート
収納機器 制御装置・通信モジュール・電源装置・避雷器 制御装置・通信モジュール・電源装置
構造・形状  W200×D130×H300
(突起部、ルーフ、計測部除く)
保護等級 IP55
避雷対応(本体) JIS C 61000 4-5 Level-4  -
機器重量 水位計側部 センサー部 0.15kg
ケーブル10m 0.56kg
計測制御部 1kg
電源部 3kg 2kg
収納ボックス 2kg
